Grúa todo terreno

Camión grúa todo terreno 220 toneladas, Maquinaria de construcción

Tipo: Camión grúa todo terreno

N ° de Modelo: XCA220

Puerto: Shanghái

Condiciones de pago: L/C, T/T

Especificación: CE

Capacidad de producción: 10000 unid/año

Contáctenos Ahora

Camión grúa todo terreno 220 toneladas, Maquinaria de construcción Detalles del producto

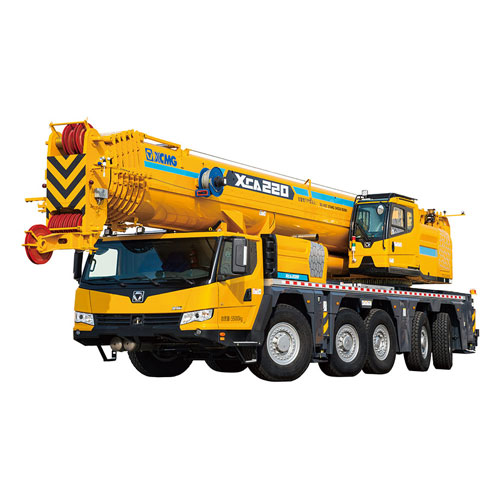

Camión grúa todo terreno 220 toneladas, Maquinaria de construcción

Breve introducción

La grúa todoterreno XCA220 tiene diversas aplicaciones para operaciones de elevación e instalación de estructuras en campos petroleros, muelles, edificios, etc.

Brazo extensible con 7 secciones y sección elíptica, tiene un alcance entre 13.4 y 73m. A su vez cuenta con un brazo armado que se puede extender 44 metros (incluida una sección adicional de 8 m de largo) y apoyada en soportes tipo de H de 10x8x10. La grúa tiene un chasis de 5 ejes con un alcance efectivo de 108.2 metros. Además cuenta con un diseño de cabrestante independiente doble, contrapesos modulares y un nuevo sistema hidráulico de alta eficiencia energética.

Sus principales características son enumeradas a continuación:

1. Mayor altura de elevación (hasta 108 m) y mayor capacidad de carga.

2. Sistema de un solo motor de alta potencia y máxima pendiente de 67%

3. Sistema hidráulico eficiente con menor consumo de combustible, mejor rendimiento y maniobrabilidad.

4. El uso de tecnología basada en el concepto de brazos inteligentes genera una experiencia de operación inteligente y mejora las maniobras.

5. Sistema inteligente de control en transporte y sistema mejorado de frenado durante descenso por pendientes, aumentando la vida útil de los componentes.

6. Fácil manejo y operación al considerar el usuario en el diseño

7. La aplicación innovadora de tecnologías inteligentes de la pluma basadas en conceptos disruptivos de maniobrabilidad de la grúa brinda una experiencia cómoda de operación inteligente

Datos técnicos

Ítem	Parámetro
Dimensión
Longitud total	15500 (mm)
Ancho total	2980 (mm)
Altura total	3930 (mm)
Distancia entre ejes	2650 +1650 +2500 +1650 (mm)
Banda de rodadura	2590 (mm)
Peso
Peso de desplazamiento	55000 (kg)
Eje de carga	12000 * 3+ 9500 * 2 (kg)
Parámetro cinético
Modelo del motor (superior)	OM460LA.E3B / 3
Potencia estimada	361/1800 (kW/ (tr/min))
Par motor estimado	2200/1300 (N.m/(tr/min))
Modelo del motor (chasis)	-
Potencia estimada	-
Par motor estimado	-
Parámetro de desplazamiento
Desplazamiento
Máx. Velocidad de desplazamiento	84 (km/h)
Mín. Velocidad de desplazamiento estable	1-1.5 (km/h)
Giro
Diámetro mínimo del circulo de giro	18,5 (m)
Diámetro mínimo del círculo de giro de la cabeza de la pluma	22,5 (m)
Pendiente máxima	67 (％)
Distancia al suelo mínima	280 (mm)
Ángulo de aproximación	18 (°)
Ángulo de salida	14 (°)
Longitud de frenado	≤9 (m)
Consumo de combustible por cada 100 kilómetros	65 (L)
Principales parámetros de desempeño
Máx. Capacidad de elevación estimada	220 (t)
Mín. Rango estimado	3 (m)
Máx. Momento de elevación de la pluma básica	7393 (kN.m)
Radio de giro de la cola de la plataforma	5030 (mm)
Estabilizadores
Longitudinalmente	8,89 (m)
Transversal	8.3 (m)
Max. altura de elevación
Pluma básica	13.4 (m)
Pluma completamente extendida	73,5 (m)
Pluma completamente extendida + brazo	108 (m)
Pluma completamente extendida + brazo + sección	-
Longitud de la pluma
Pluma básica	13.4 (m)
Pluma completamente extendida	73 (m)
Pluma completamente extendida + brazo	108,2
Pluma completamente extendida + brazo + sección	-
Velocidad de desplazamiento
Máx. Velocidad de rotación	1,9 (tr/min)
Velocidad de elevación
Mecanismo de elevación principal	130 (m/min)
Mecanismo de elevación auxiliar	130 (m/min)
Torno de horca de orzar	-
Tiempo de extensión/retracción de la pluma
Completamente extendida	600 (s)
Completamente retraída	600 (s)
Tiempo de orzar
Tiempo de completa extensión	55 (s)
Tiempo de completa retracción	-
Estabilizador - horizontal
Abierto simultáneamente - horizontal	-
Cerrado simultáneamente - horizontal	-
Estabilizador - Vertical
Abierto simultáneamente	100 (s)
Cerrado simultáneamente	70 (s)
