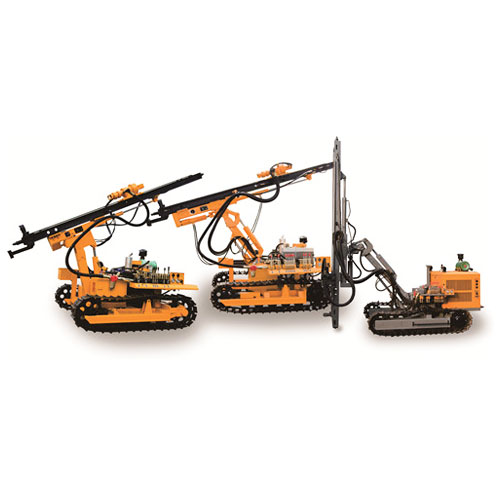

TORRE PERFORADORA DTH CHINA

1.       Torre perforadora

Modelo

DH725C1

DH725C2

DH725C3

Dureza de la roca

f=6-20

f=6-20

f=6-20

Presión de trabajo (Mpa)

0.6~1.6

0.5~1.4

0.7~1.6

Consumo de aire (m3/min)

7~12

7~12

7~15

Velocidad de rotación (r/min)

0-100

0-120

0-100

Diámetro del agujero (mm)

83~105 (Estándar 90mm)

83~105 (Estándar 90mm)

83~115 (Estándar 90mm)

Profundidad del agujero (m)

≤25

≤25

≤30

Potencia del motor principal (kw

40

40

40

Velocidad de desplazamiento (km/h)

2

2

2

Máx. capacidad de escalada (°)

25

25

25

Máx. potencia de elevación (kN)

12

12

15

Longitud de la barra de perforación (mm)

2000

2000

2000

Peso bruto (kg)

3000

3200

4100

Dimensiones (Largo×Ancho×Alto)(mm)

4250*1980*2260

4530*2100*2260

5400*2100*2250

2.       Compresores

Modelo: MHC400-13

Motor diésel

Tipo: Tornillo rotativo doble, una etapa de compresión

Modelo: 6BT5.9

Forma de refrigeración: refrigeración por aire

Tipo: Refrigerado por agua, 4 tiempos

Entrega aérea:   10m3/min

Potencia de trabajo:110kw

Presión de trabajo: 5-13bar

Velocidad de rotación estimada:2400rpm

Forma de conducción: Acoplamiento conectado directamente, impulsado por diésel

Capacidad de aceite del motor:25-18L

Aceite lubricante: 60L

Capacidad del tanque de aceite:120-160L

Dimensiones (Largo*Ancho*Alto):3220*1850*1850mm

Peso:2450kg
