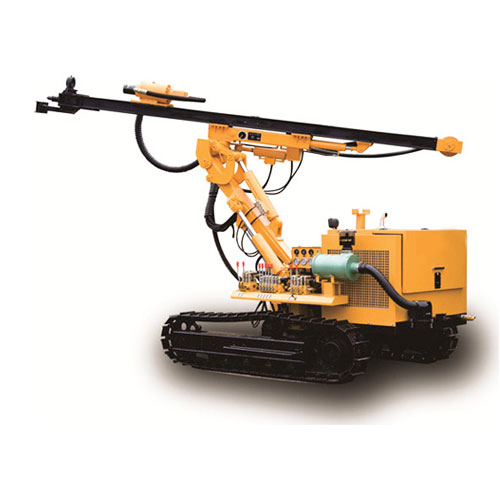

PERFORADORA DTH, PLATAFORMA DE PERFORACIÓN CHINA

1.       Torre perforadora

Modelo

DH726C1

Dureza de la roca

f=6-20

Presión de trabajo (Mpa)

0.7~1.6

Consumo de aire (m3/min)

7~15

Velocidad de rotación (r/min)

0-90

Diámetro del agujero (mm)

90~130 (Estándar 115mm)

Profundidad del agujero (m)

≤25

Potencia del motor principal (kw)

40

Velocidad de desplazamiento (km/h)

2.5

Max. Capacidad de escalada (°)

25

Máx. potencia de elevación (kN)

15

Longitud de la barra de perforación (mm)

2000

Peso bruto (kg)

4200

Dimensiones (Largo × Ancho × Alto)(mm)

5260*2045*1950

2.       Compresores

Modelo: MHC550-13

Motor diesel

Tipo: Tornillo rotativo doble, una etapa de compresión

Modelo: 6BTA5.9

Modo de refrigeración: Refrigerado por aceite

Tipo: refrigeración por agua , 4  tiempos, inyección directa

Entrega aérea:   15m3/min

Cilindros: 6pcs*102mm

Presión de trabajo:13bar

Stroke:120mm

Modo de conducción: Acoplamiento conectado directamente, impulsado por diésel

Potencia de trabajo:132kw

Aceite lubricante:80L

Velocidad de rotación estimada:2500rpm

Tanque de gasoil:189L

Velocidad de rotación sin carga: 1400rpm

Válvula de salida de aire:1-G2’’,1-G1’’

Capacidad de aceite lubricante: 24L

Dimensiones (Largo*Ancho*Alto):3460*170*2240mm

Capacidad del tanque de combustible: 380L

Peso:3600kg

Capacidad refrigerante:55L

Batería: 6-QW-150Ah*2
